Panel Level _ Device Embedded Module(PL_DEM)

狭ピッチ、多ピンのFun-out CSPを基板サイズレベルで製造するパッケージング技術が注目を集めている。

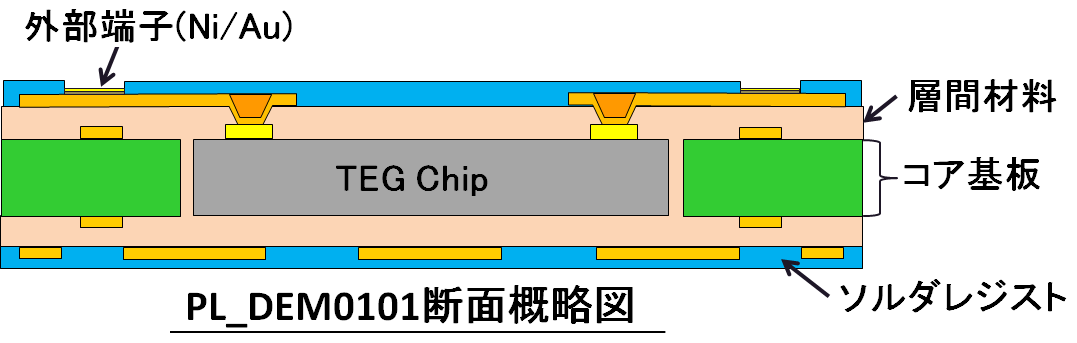

三次元半導体研究センターでは、部品内蔵技術を用いて、コア基板のキャビティ内にICチップ、受動部品を 内蔵する基板レベル部品内蔵モジュール(Panel Level _ Device Embedded Module)の構造設計、プロセス 開発を行っている

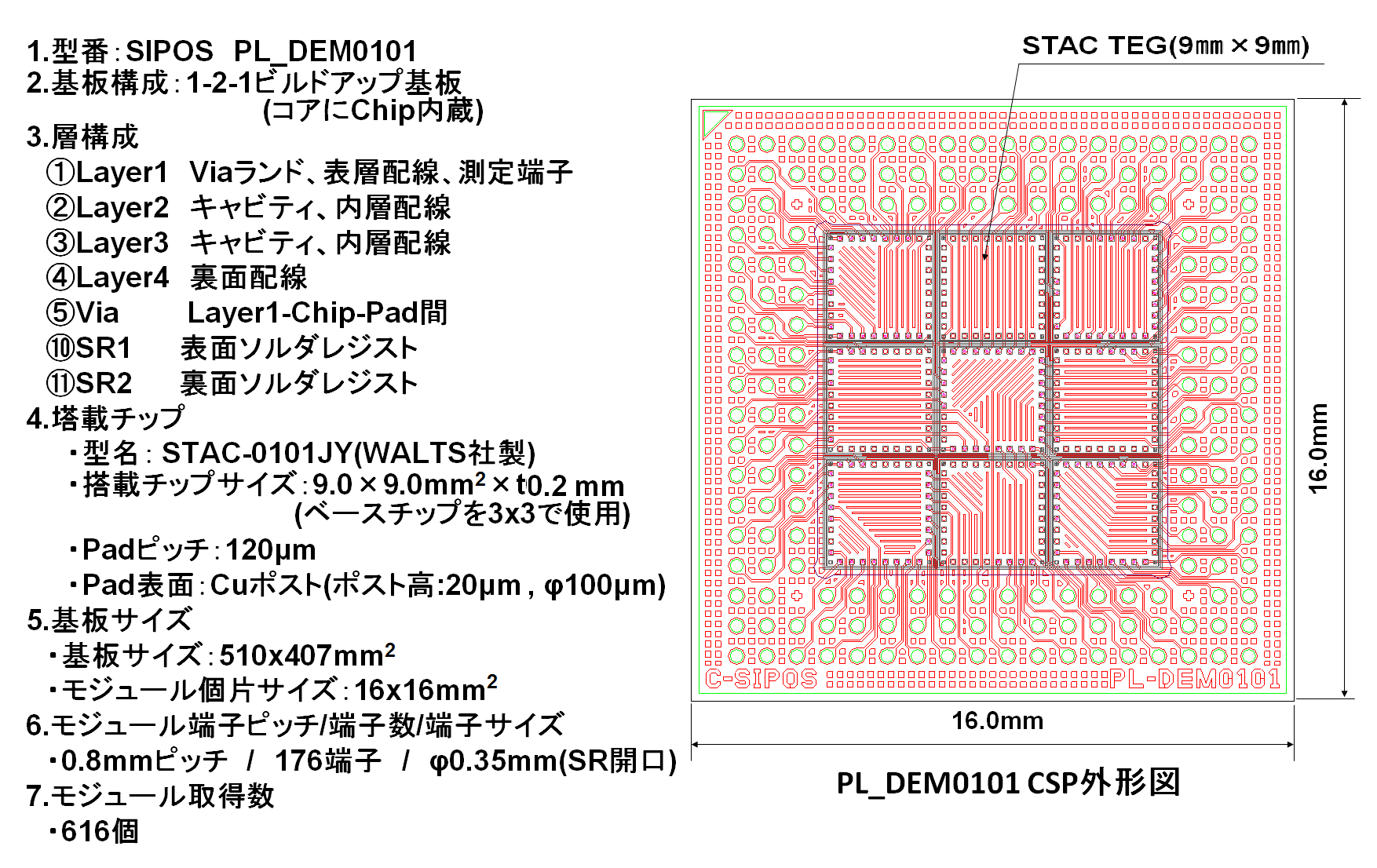

 【パッケージ基本仕様】

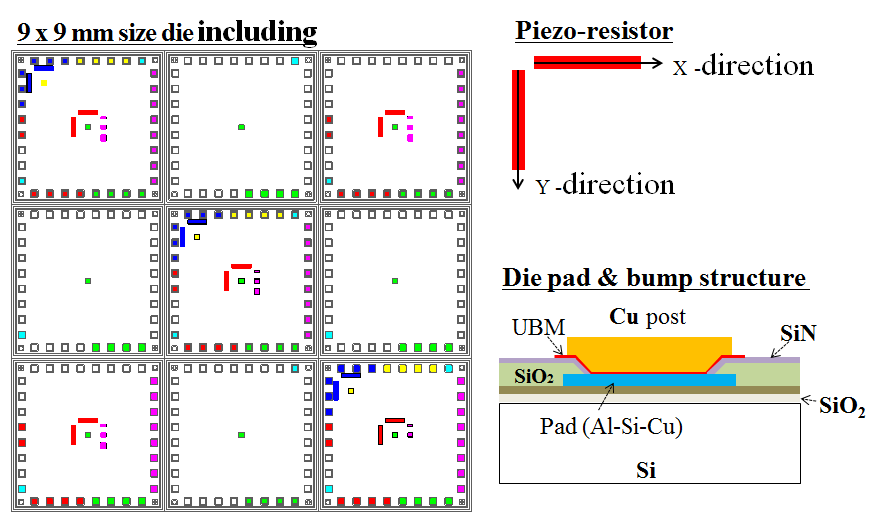

                   内蔵した応力評価チップ(STAC-TEG)
              提供:株式会社ウォルツ社


 上記以外にもレイアウト、チップサイズ(1mm~10mm)等をカスタムで変更可能です

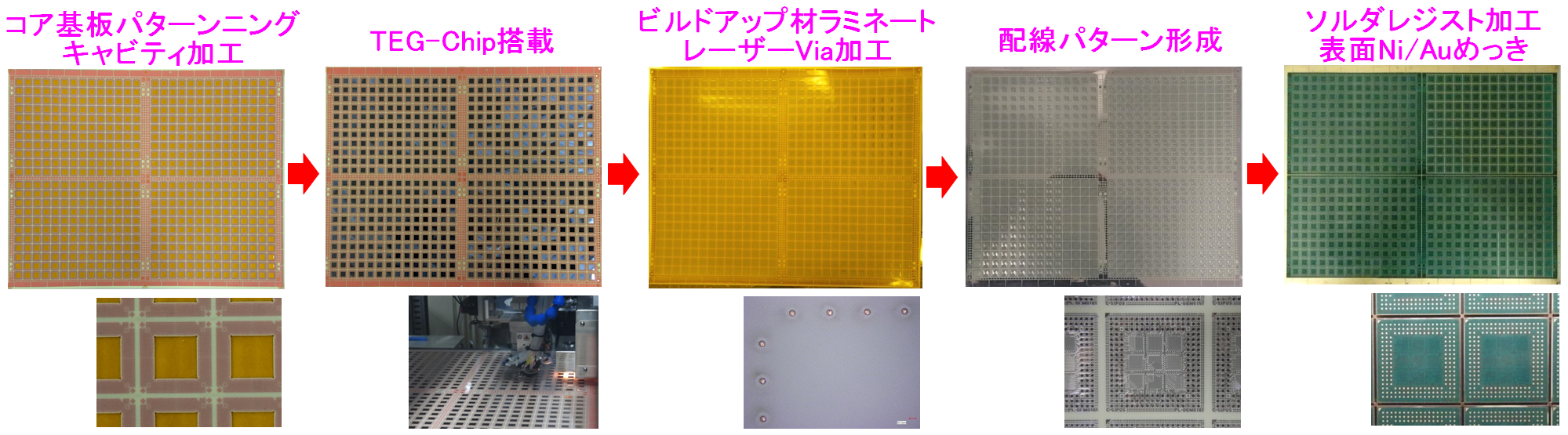

【プロセス】



【今後の展開】

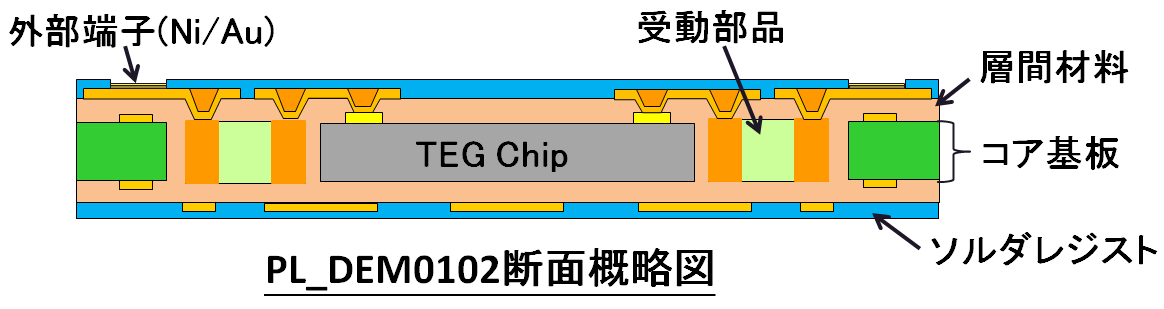

 キャビティ内のICチップ周辺に受動部品を内蔵した、
 PL_DEM0102の作製を検討中
